Yntegreare tekening en rollende line foar Precision Copper Flat Wire

GRM's Integrated Drawing and Rolling Line foar Precision Copper Flat Wire is in oanpaste koperen platte draadproduksje-oplossing dy't draadtekening, presysrolling, online mjitting, en automatyske opname yn ien trochgeand proses yntegreart. Ûntwurpen foar transformator diriginten, CTC dirigint manufacturing, enameled rjochthoekige tried, en EV motor flat wire produksje, de line berikt snelheden oant 400 m / min. Dit yntegreare systeem ferbettert effisjinsje en ferleget materiaal ôfhanneling.

Stjoer Inquiry

produkt Omskriuwing

GRM-yntegreare teken- en rôljende line kombinearret draadtekening, presysrolling, online mjitting en automatyske opname yn ien trochgeand produksjeproses. It systeem is ûntworpen foar it meitsjen fan hege-precision koperen platte tried brûkt yn magneet tried, transformator dirigint, CTC dirigint en EV motor applikaasjes.

GRM yntegrearre flat wire produksje line is ûntwurpen foar kontinuferwurkjen fan koperdraad yn krekte platte dirigintenmei strang dimensional tolerânsje en poerbêst oerflak kwaliteit.

Troch it yntegrearjen fan teken- en rôlprosessen yn ien produksjesysteem, ferbetteret de line de produksje-effisjinsje signifikant, wylst de hânmjittich ôfhanneling wurdt fermindere en stabile produktkonsistinsje yn lange produksjesyklusen behâldt.

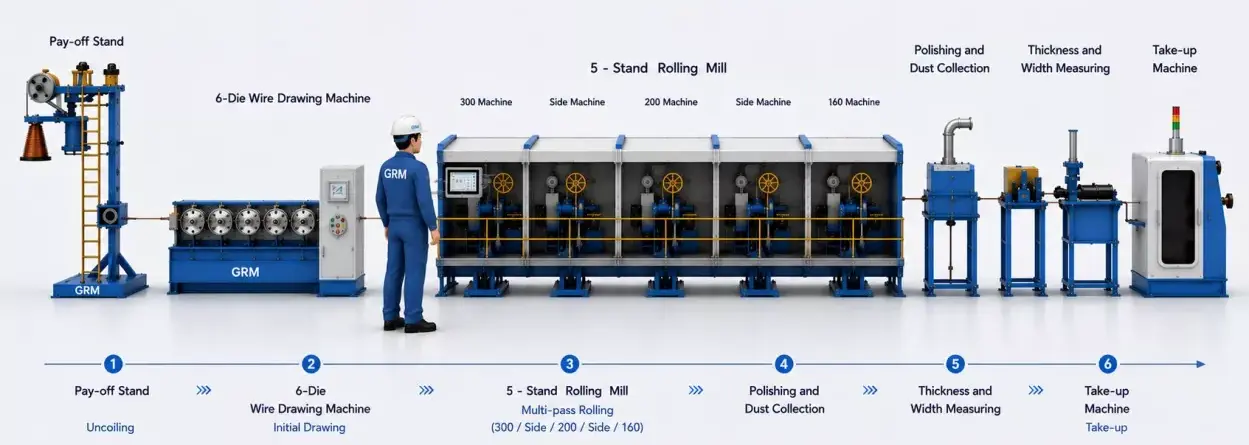

production line

Fleksibel en effisjint ûntwerp

Fertikale Coil Payoff Stand: 1 set

DLF6D/500 Seis dies Tekenmasine: 1 set

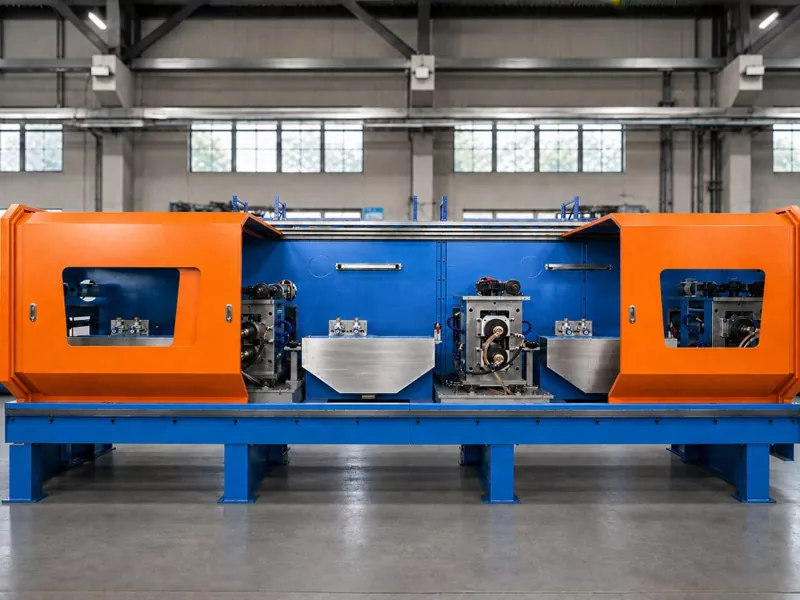

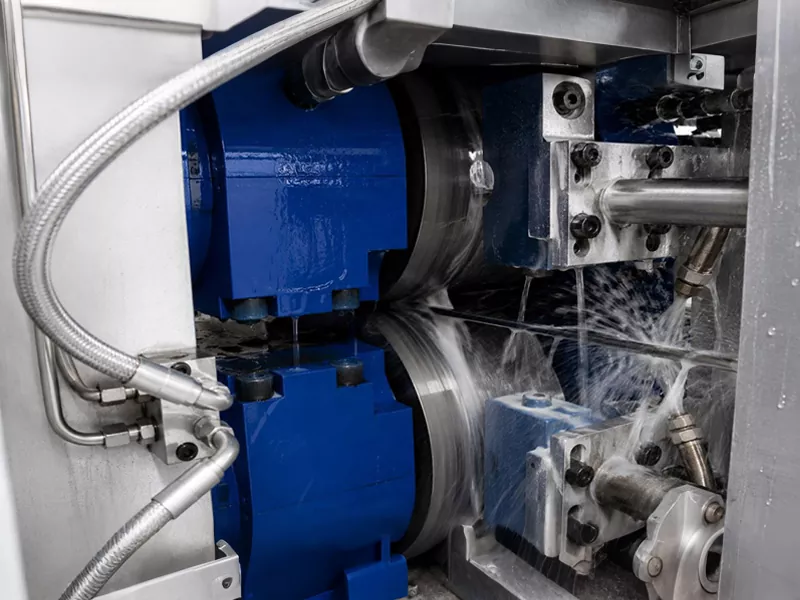

Twa rollen precision Rolling Mill: 3 sets

Side Rolling Mill: 2 sets

Online polijst- en stofsammelapparaat: 1 set

Online dikte en breedte mjitapparaat: 1 set

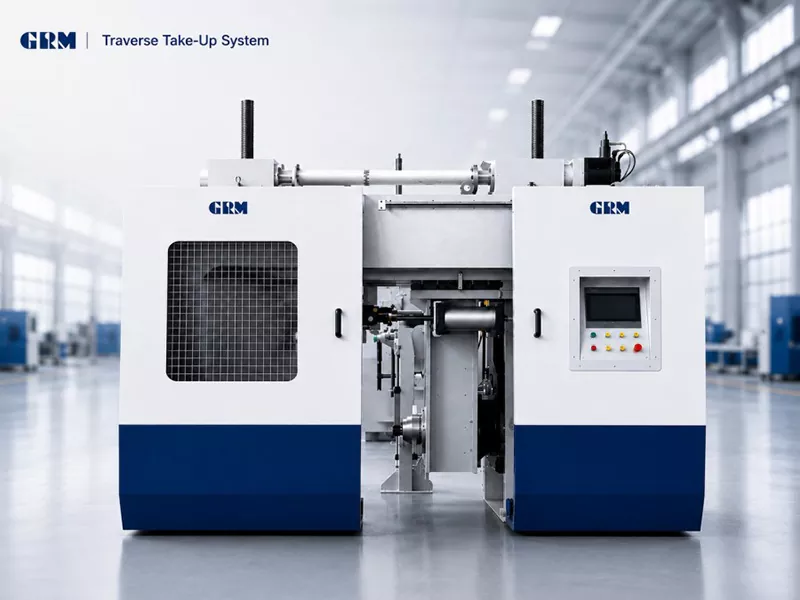

Dwars opfangmasine: 1 set

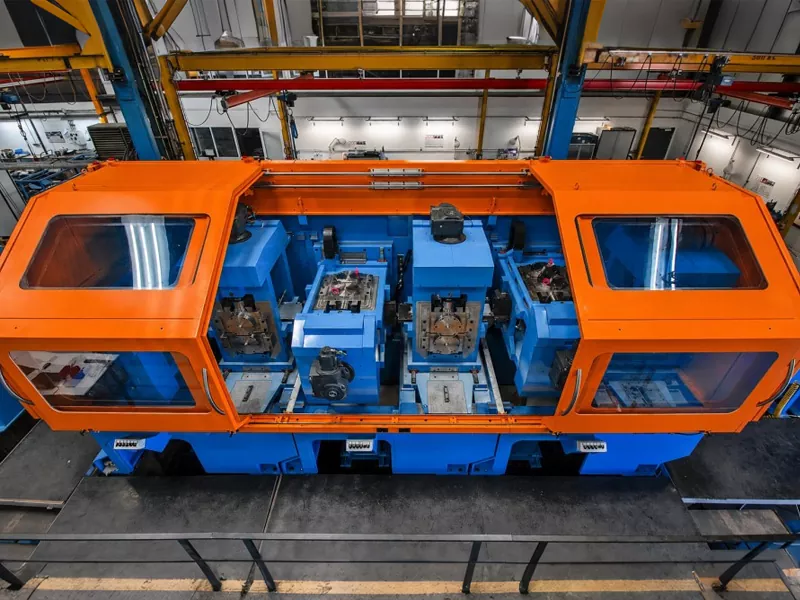

Folsleine line foar de produksje fan Copper Wire

De yntegreare teken- en rôljende line foar presys koperen platte draad is ûntworpen foar it easkjen fan hege diminsjonele presyzje yn produksje fan elektryske diriginten. Mei in maksimum snelheid fan 400 m / min, it is goed geskikt foar grutskalige trochgeande fabrikaazje fan koper platte tried.

Yn ferliking mei konvinsjonele standalone rôljende prosessen elimineert de yntegreare line tuskenbehanneling fan materiaal en soarget foar superieure dimensjeel konsistinsje yn 'e heule produksjerin.

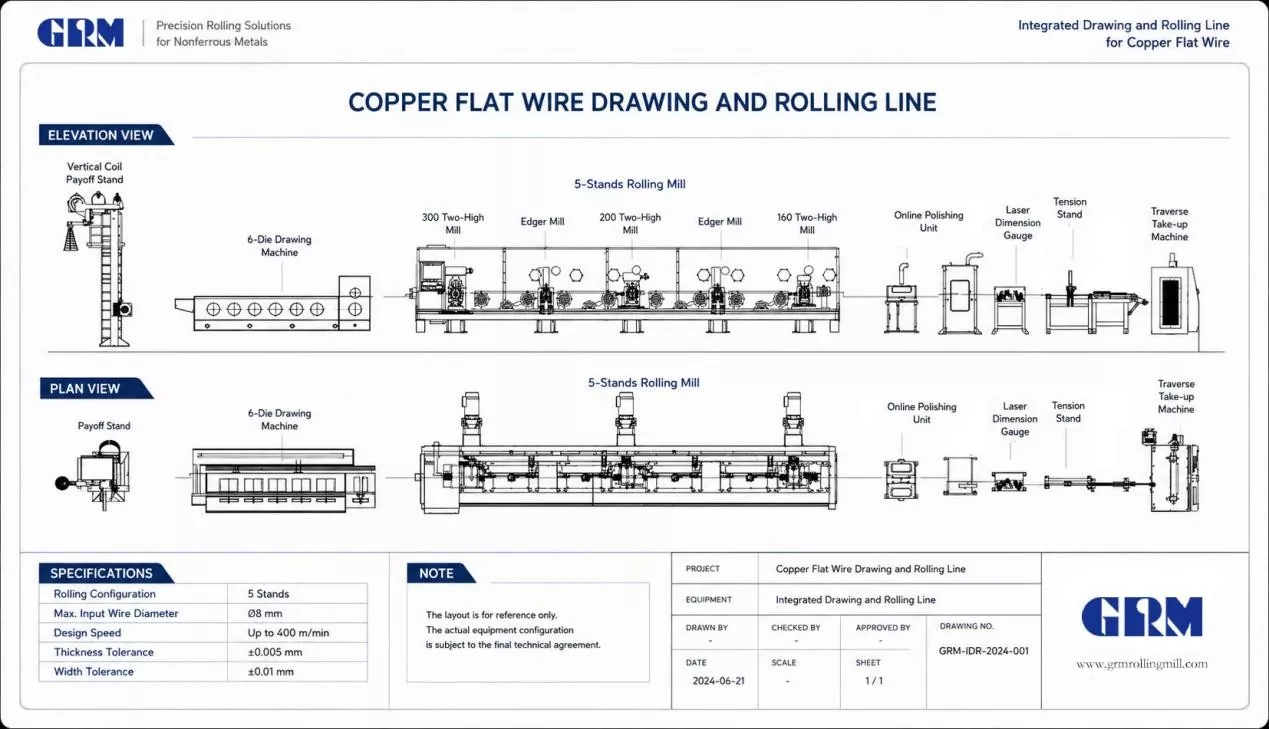

line process

* Produksjelineproses kin wurde oanpast neffens de dimensjes fan klantprodukten

TECHNISCHE SPESIFIKASJES

Konfiguraasje 5-stands Rolling Mill		GRM
Earste Twa-hege mole	Ø mm	300
First Edger mil	Ø mm	155
Twadde Twa-hege mûne	Ø mm	200
Second Edger mil	Ø mm	155
Tredde Twa-hege mûne	Ø mm	160
Design Speed	m/min	400
Maksimum Intel Wire	Ø mm	8
Fertelle tolerânsjes	mm	dikte: ± 0,005 breedte: ± 0.01
Typysk Finished Flat wire grutte berik	mm	dikte: 2.0-12 breedte: 0,5-4,0

Typyske applikaasjes

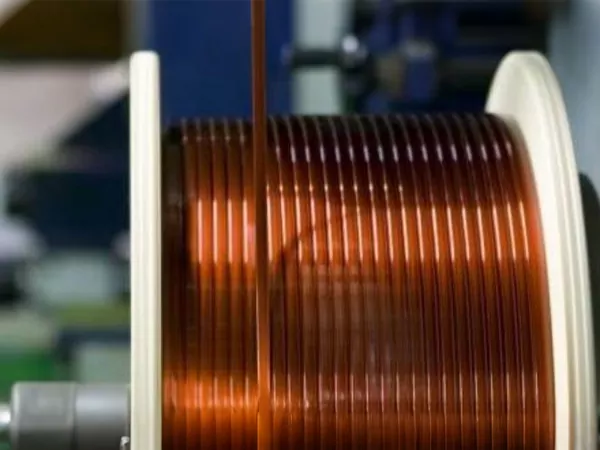

Enameled Rjochthoekige Magnet Wire

CTC kontinu transponearre dirigint

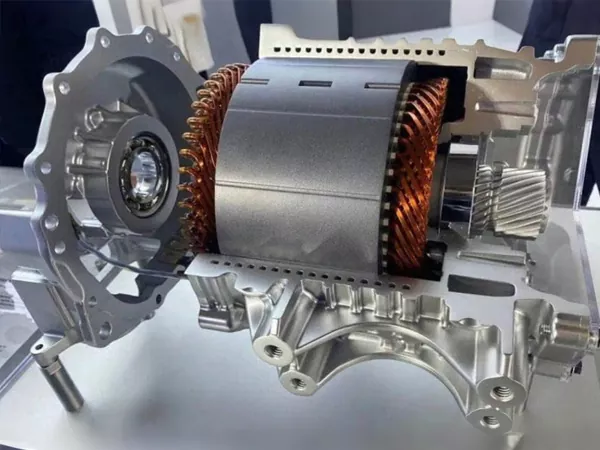

EV Motor Hairpin Conductor

EV Motor Flat Wire Production

FAQ

1. Kin dizze produksjeline koper flachdraad meitsje foar transformatorapplikaasjes?

Ja, de line is ûntworpen foar it produsearjen fan hege presyzje koperen platte draad foar transformatorgelieders, magneetdraad en oare elektryske tapassingen.

2. Kin de yntegreare tekenjen en rollende line foar Precision Copper Flat Wire wurde oanpast?

Ja, GRM leveret maatwurkoplossingen foar produksjeline basearre op jo ynfiermateriaal, ôfmjittings fan ôfmakke draad en produksjeeasken.

3. Hokker krektens kin it presys rôljende proses berikke?

It systeem kin berikke dikte tolerânsje oant ± 0,005 mm en breedte tolerânsje oant ± 0,01 mm foar presys koper flat wire produksje.

4. Wêrom kieze in yntegrearre tekening en rolling line ynstee fan aparte masines?

De yntegreare koperen platte draadproduksjeline ferbettert effisjinsje, ferminderet materiaalôfhanneling en soarget foar stabiler produktkonsistinsje.
