CTC Continuous Transposed Conductor Line

De GRM Rolling Mill CTC Continuously Transposed Conductor Line hat stabile wurking en hege presyzje, stipet snelheidsoanpassing en oanpaste konfiguraasjes, en is breed fan tapassing op presysdraadproduksje yn transformator, nije enerzjyauto, húshâldlike apparaten, medyske, en loftfeart elektryske fjilden. Kontakt mei ús opnimme!

Stjoer Inquiry

produkt Omskriuwing

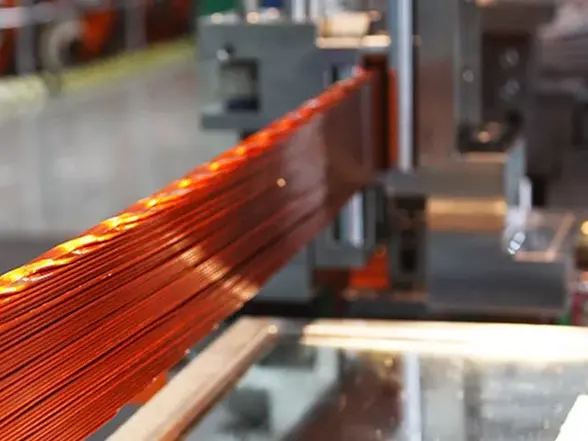

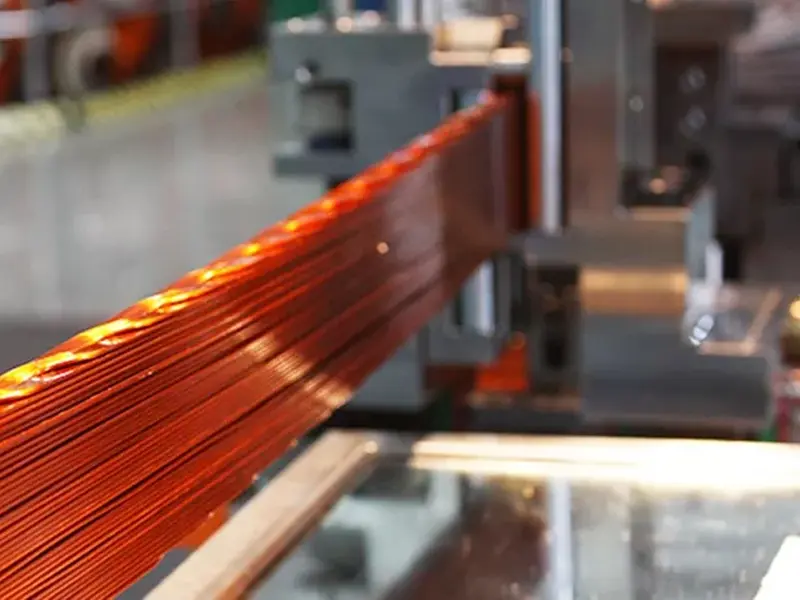

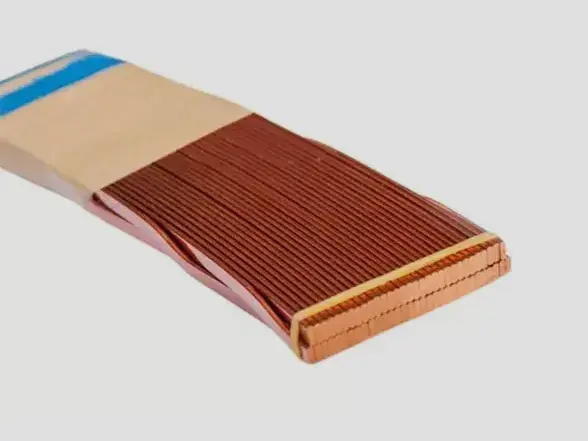

De CTC Continuously Transposed Conductor Line fan GRM Rolling Mill transponearret kontinu fan 5 oant 47 stringen troch kâldbewurke, soerstoffrije platte koperen triedden te beklaaien mei isolearjende lak en se yn te wikkeljen mei isolearjend papier en oare isolaasjematerialen. De diriginten wurde dan strâne yn in kompakte en kreas ynrjochte rjochthoekige trochsneed dirigint bondel.

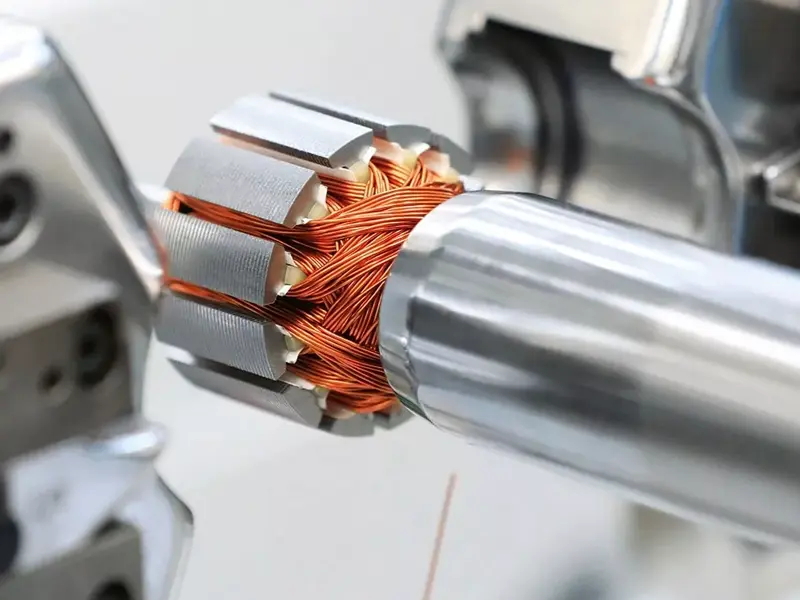

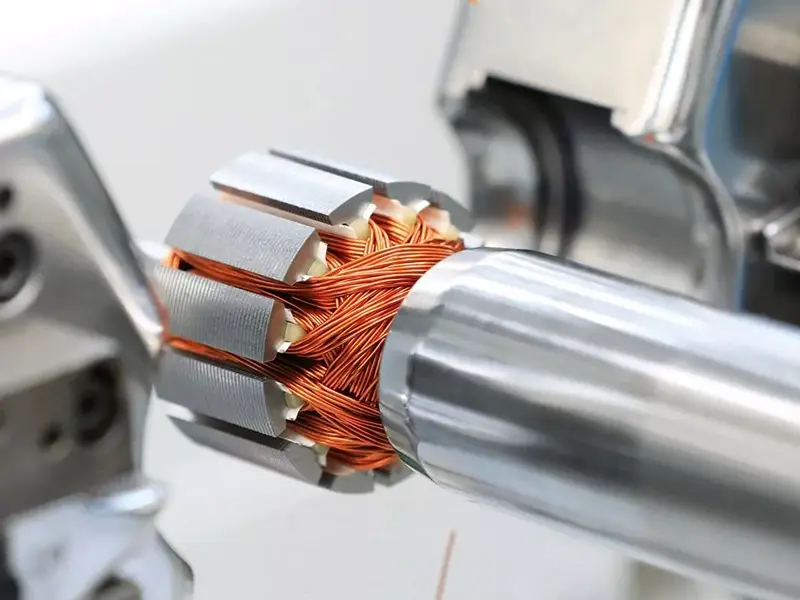

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Applikaasje Industries

1. transformator windings

2. EV komponinten

3. Húshâldlike apparaten

4. Medyske apparaten

5. Aerospace elektryske gearkomsten

Main Process Flow

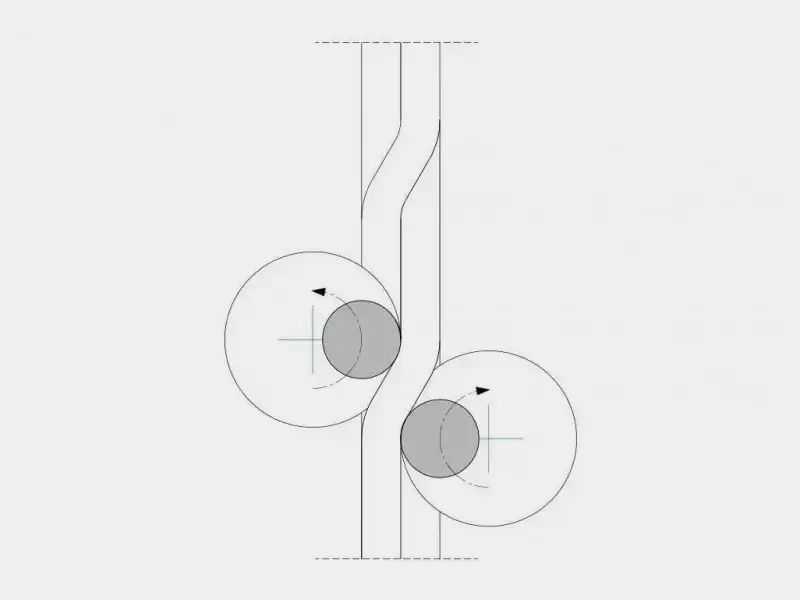

Pay-off → Parallel begelieding → Precision Transposition → Isolaasje wrap (opsjoneel) → Take-up

Technyske spesifikaasjes

Single Conductor Parameters	Min	Max
Dikte	1,15 mm	3,15 mm
Breedte	3.0mm	12,5 mm
Breedte / Dikte Ratio	3:1	8:1
Emaille dikte	0.08mm	0.18mm

CTC Conductor Parameters	Min	Max
Produksje Speed	1 m/min	15 m/min
Oantal diriginten	5 (ûneven)	47 (ûneven)
Hichte (mm)	5.0	80.0
Breedte (mm)	6.0	26.0
Transposysje Pitch (mm)	20	280
Hichte / Breedte Ferhâlding	1:3	8:1
Transposysje Push Speed	colspan="2"	150 kear/min

Key Features

1. Precision transposition systeem foar stabile dirigint alignment

2. CTC Continuously Transposed Conductor Line kin kompatibel wêze mei emalje-coated platte koperen diriginten

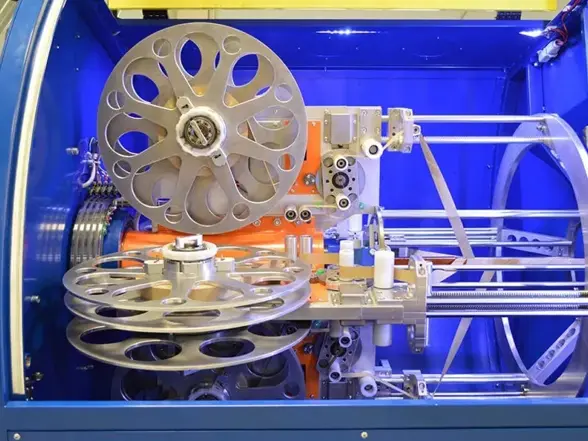

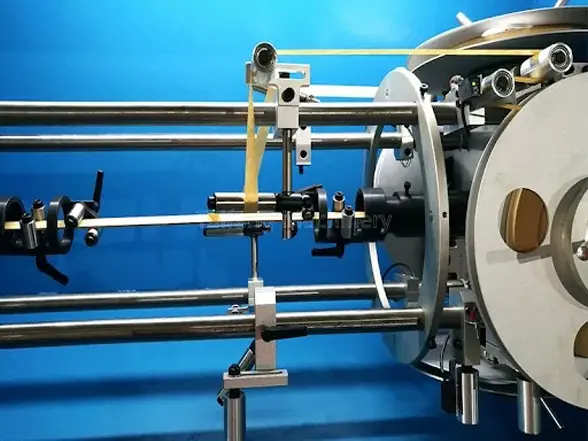

3. Opsjoneel isolaasje papier wrapping unit

4. Servo-kontrolearre spanning en wikkelsysteem

Technyske foardielen

GRM-produksjefoarsjenning is foarsjoen fan online coating- en ynspeksjesystemen dy't by steat binne om spesjaliteitmagneetdraden te ferwurkjen mei mearlaachige emaljecoatings. Fresh coating ferwurkjen binnen deselde foarsjenning ferbetteret elektryske ferset prestaasjes en ferbettert dirigint oerflak kwaliteit. Trochrinnende online monitoaring garandearret fierder dimensionale konsistinsje en lange-termyn operasjonele stabiliteit.

FAQ

1. Wat is in CTC dirigint?

CTC (Continuously Transposed Conductor) is in rjochthoekige kondukteurbondel makke troch kontinu transponearjen fan meardere isolearre platte diriginten om wervelstromferlies yn transformators te ferminderjen.

2. Hokker materialen kin de line ferwurkje?

De line is benammen ûntworpen foar emalje-coated soerstoffrije platte koperen diriginten en relatearre magneetdraadmaterialen.

3. Kin de masine oanpast wurde?

Ja. GRM biedt oanpaste konfiguraasjes neffens dirigint ôfmjittings, produksje snelheid, isolaasje struktuer, en plant yndieling.

Klear om jo produksje fan magnetedraad te upgrade?

Nim kontakt op mei GRM foar oanpaste oplossingen foar produksje fan CTC-dirigenten op maat foar presys platte draadferwurking, transformatorapplikaasjes en avansearre produksje fan magnetedraad.
