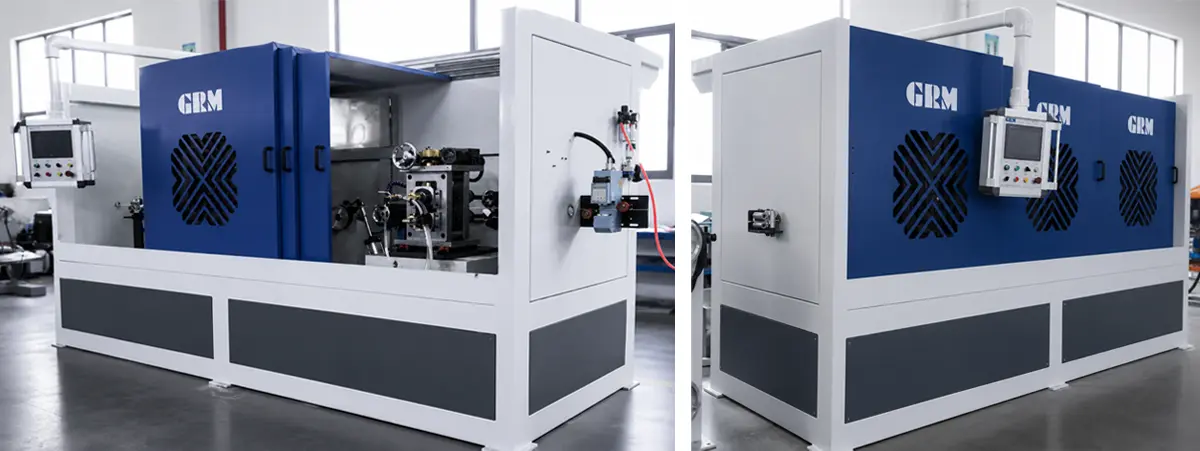

Rjochthoekige Wire Micro Rolling Unit

GRM Rjochthoekige Wire Micro Rolling Unit is ûntworpen foar presys rôljen fan fyn rûne metalen draad yn rjochthoekige draad mei hege krektens troch trochgeande multi-pass kâld rôljende proses.
It systeem is ûntwikkele foar it produsearjen fan fyn rjochthoekige tried foar miniatuer coils, presys winding diriginten, medyske guidewire platte tried komponinten, sensor conductive eleminten en oare mikro profilearre metalen dielen dy't easkje stabile ôfmjittings en skjinne oerflak betingst.
As in spesjalisearre fabrikant fan presys rolling apparatuer, GRM jout oanpaste micro rolling oplossings foar koper tried, alloy tried en oare fyn metalen materialen neffens ferskillende produksje easken.

Stjoer Inquiry

produkt Omskriuwing

GRM Micro Rolling Unit is ûntwurpen foar trochgeande bekearing fan fyn rûne tried ynprecision rjochthoekige wiremei smel dikte berik en hege breedte-to-dikte ratio.

It produksjeproses yntegreart aktive pay-off, multi-pass rôljende deformaasje, spanningsyngronisaasje, inline dimensjonele ynspeksje, opsjoneel skjinmeitsjensysteem en presys spoolwikkeling yn ien trochgeande produksjesekwinsje.

Yn ferliking mei konvinsjonele grutte rôljende apparatuer, is it mikro-rôlsysteem spesifyk ûntwikkele foar diriginten fan lyts grutte wêr't dimensjeel werheljeberens, reduksjestabiliteit en oerflakkwaliteit direkt ynfloed hawwe op streamôfwerts foarmjen, wikkeljen en assemblageprosessen.

Production Mooglikheid

De apparatuer is geskikt foar it produsearjen fan ultrafine rjochthoekige draad- en mikro-flakte diriginten mei strikte tolerânsjekontrôle foar heechweardige presysapplikaasjes.

Technyske parameters

Technysk item	Spesifikaasje / Beskikbere Data

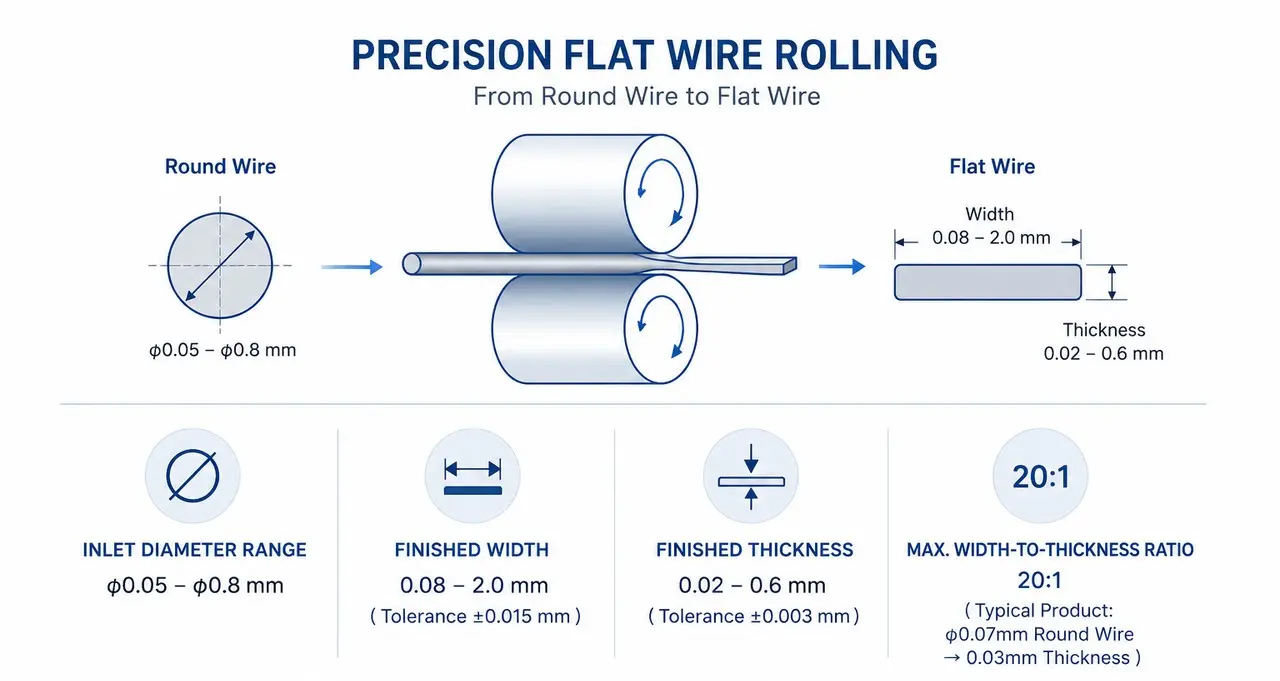

Input wire diameter	0,05-0,8 mm
Foltôge breedte	0,08-2,0 mm
Foltôge dikte	0,02-0,6 mm
Maksimum breedte / dikte ratio	20:1.
Mechanysk ûntwerp maksimum snelheid	200 m/min.
Cooling & lubrication	Spray koeling mei filtraasje sirkulaasje systeem
Control systeem	HMI-operaasje-ynterface mei real-time produksjemonitoring
Machine konfiguraasje	Oanpast neffens projekteasken

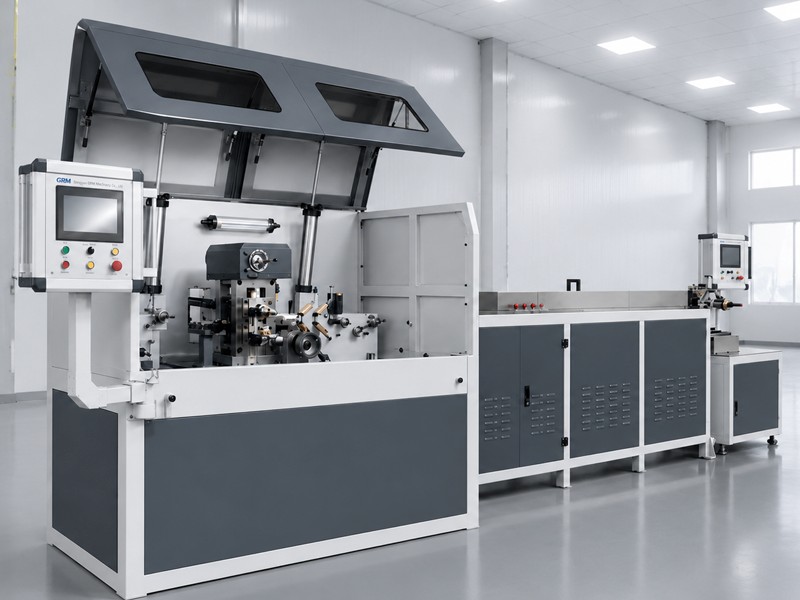

Standert Production Flow

Aktive betelling

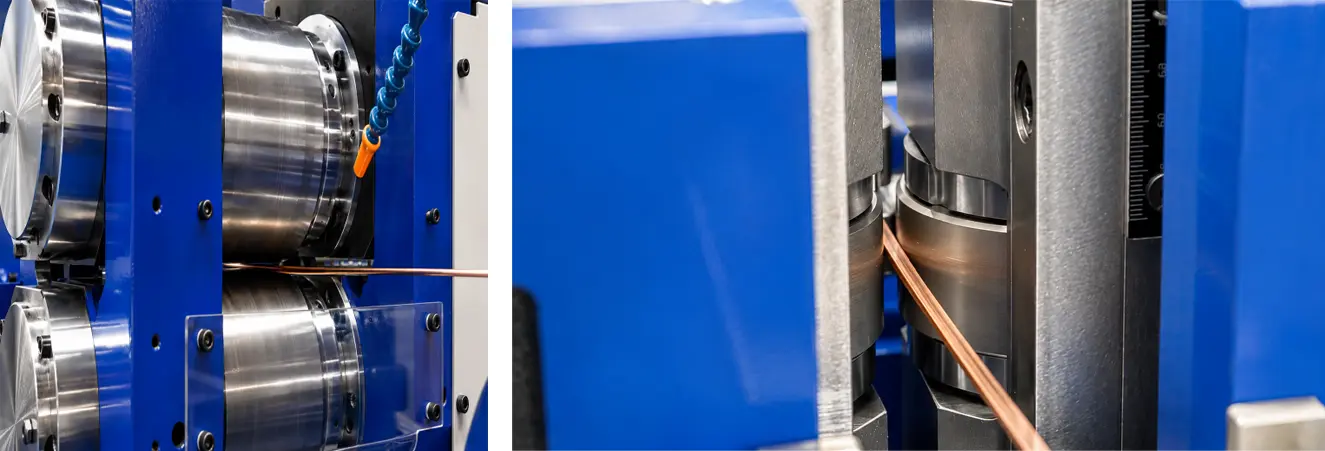

GRM 160 walserij
Dancer nei rôljende mole
Inline ynspeksje
GRM 90 walserij
Inline skjinmeitsjen + drogen (opsjoneel)
Spooler

Intelligent Control System

Sintraal HMI-bestjoeringssysteem foar folsleine linekontrôle
Real-time tafersjoch fan rôljende snelheid, spanning en produksjestatus
Fluch oanpassing tagong foar rolling parameter korreksje
Visuele werjefte fan folsleine produksje proses folchoarder

Applikaasjes

De Rjochthoekige Wire Micro Rolling Unit wurdt in protte brûkt yn yndustry dy't hege-precision fyn rjochthoekige diriginten fereaskje.

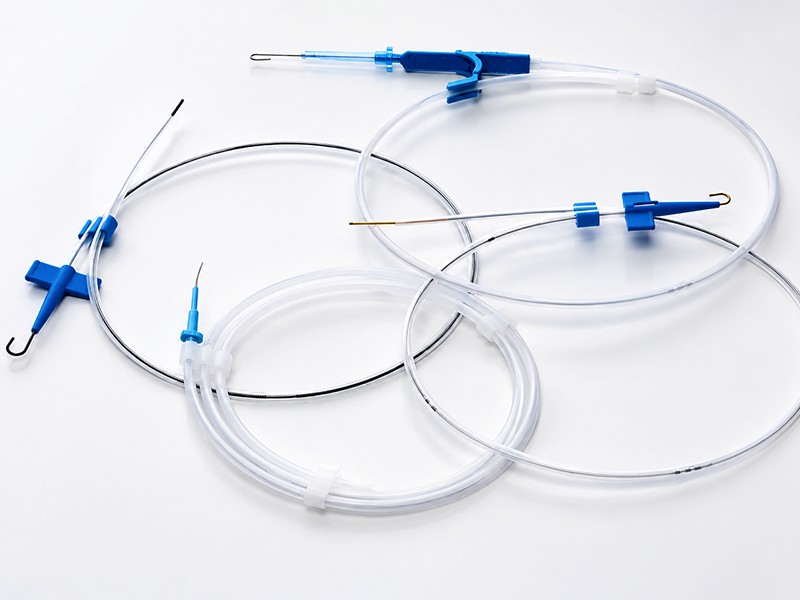

Medyske guidewire platte draad

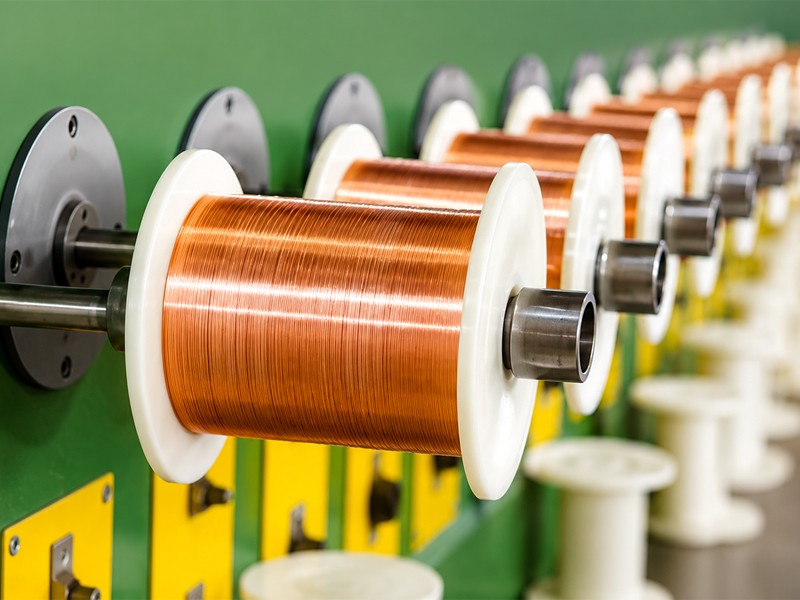

Miniatuer transformator winding diriginten

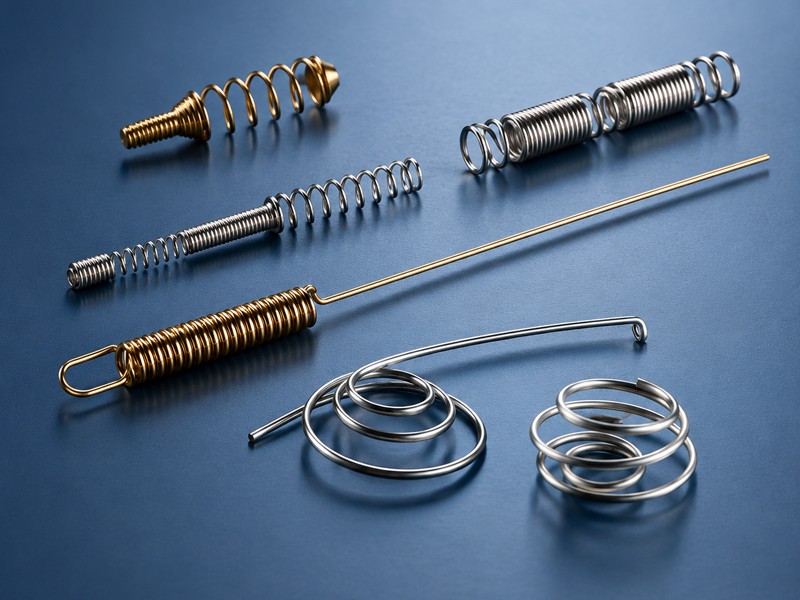

Precision conductive spring komponinten

Sensor conductive eleminten

High-wearde alloy dirigint produksje

FAQ foar oanbestegings- en engineeringteams

Fraach	Antwurd
Hokker materiaal kin de masine ferwurkje?	De levere boarne neamt spesifyk koper rûn tekene tried. Oare materialen moatte wurde hifke troch klasse, hurdens en reduksjeskema.
Kin de line wurde oanpast?	Ja. GRM kin oanpasse line yndieling, ynspeksje punten, take-up spesifikaasje en helptiidwurd systemen nei ûntfangst fan it doel produkt berik.
Hokker ynformaasje is nedich foar offerte?	Materiaal, input wire diameter, klear breedte / dikte, tolerânsje, produksje snelheid, spool type, beskikber flier romte en fereaske noarmen.
Omfettet de line inline skjinmeitsjen?	Ja, it beskreaune proses omfettet inline skjinmeitsjen, drogen en spuiten-flüssige filtraasje.
Kin GRM in turnkey oplossing leverje?	Ja. GRM kin in oanpaste produksjeline, technysk foarstel, levering, ynstallaasjebegelieding, ynstjoering en trainingsstipe leverje.
Hokker parameters moatte noch befestigje?	Rolling krêft, ynstallearre krêft, line ôfmjittings, apparatuer gewicht, lêste noarmen ferzje, levertiid en akseptaasje proseduere.
