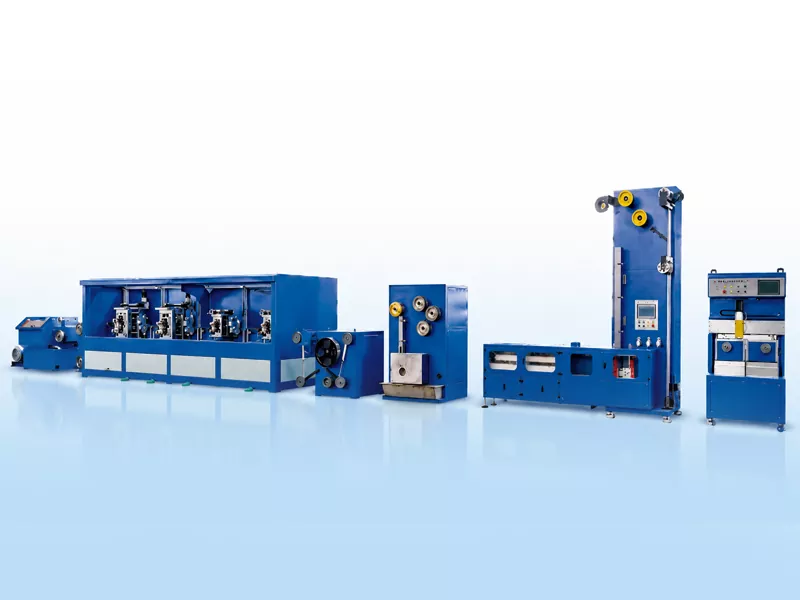

PV Busbar Ribbon Production Line

GRM PV Busbar Ribbon Production Line binne ûntworpen om TU1 soerstoffrije koperen rûne draad kontinu te ferwurkjen yn hege presyzje tin-coated platte conductive lint. De line is geskikt foar PV ynterconnection lint, busbar lint, en reflektyf busbar lint produksje.
De folsleine line yntegreart draadtekening, presysrolling, trochgeande annealing, fluxbehandeling, hot-dip tincoating, en automatyske take-up. It helpt fabrikanten fan PV-linten te kontrolearjen fan breedte en dikte-nauwkeurigheid, kwaliteit fan tincoating, striprjochtheid en slingerkonsistinsje.
De produksjeline fan 'e GRM-raillint is sawat 26 m lang en 3 m breed, mei in totale linegewicht fan sawat 14 ton. De ûntwerpsnelheid kin maksimaal 150 m / min berikke, ôfhinklik fan koperdraadgrutte, ôfmjittings fan klear lint, tinningssnelheid en opnamemetoade. Under typyske produksjebetingsten kin de moanlikse útfier sawat 60-80 ton berikke.

Stjoer Inquiry

produkt Omskriuwing

Fan koperdraad oant ôfmakke busbarlint

De produksjeline foar PV Busbar Ribbon brûkt benammen koperdraad as grûnstof. De tried wurdt earst lutsen nei de fereaske diameter foar rolling, en dan foarme yn plat lint troch multi-stand precision rolling. Nei it rôljen giet de koperen strip troch trochgeande annealing om syn meganyske eigenskippen oan te passen, folge troch fluxbehandeling en hot-dip tincoating. Uteinlik wurdt it ôfmakke lint wûn troch it automatyske opnamesysteem op spools of pankoekspulen.

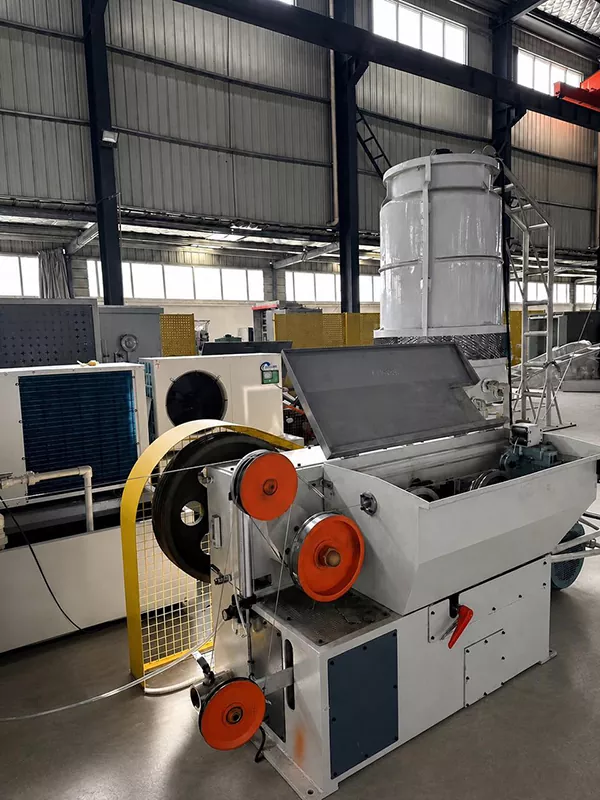

Drawing Machine

De koperen tried wurdt lutsen troch dies nei in diameter fan 2,6-3,0 mm, klear foar rolling.

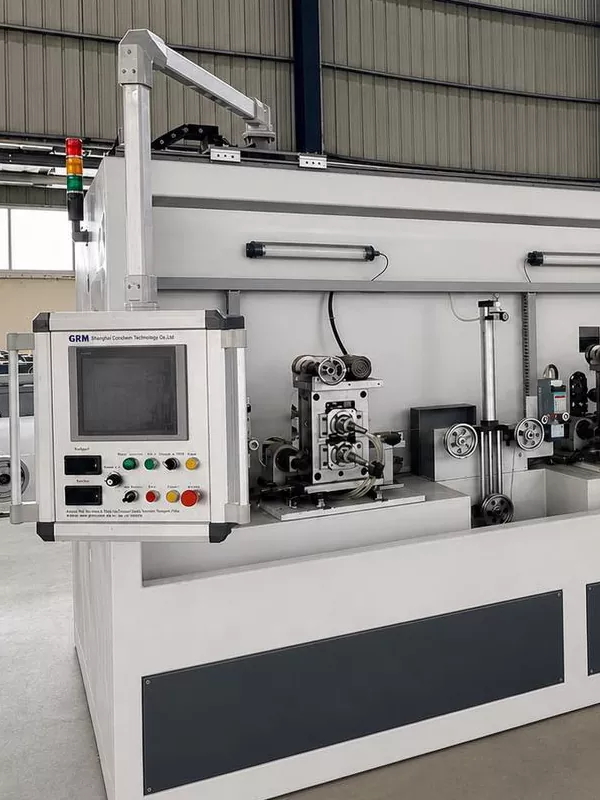

4 Roll Stand

De rûne koperen tried wurdt rôle yn plat lint, mei kontrolearre breedte en dikte krektens.

Annealing

Koartsluting annealing wurdt brûkt mei beskerming fan inerte gas en sirkulearjende wetterkoeling om de meganyske eigenskippen fan it koperlint te ferbetterjen.

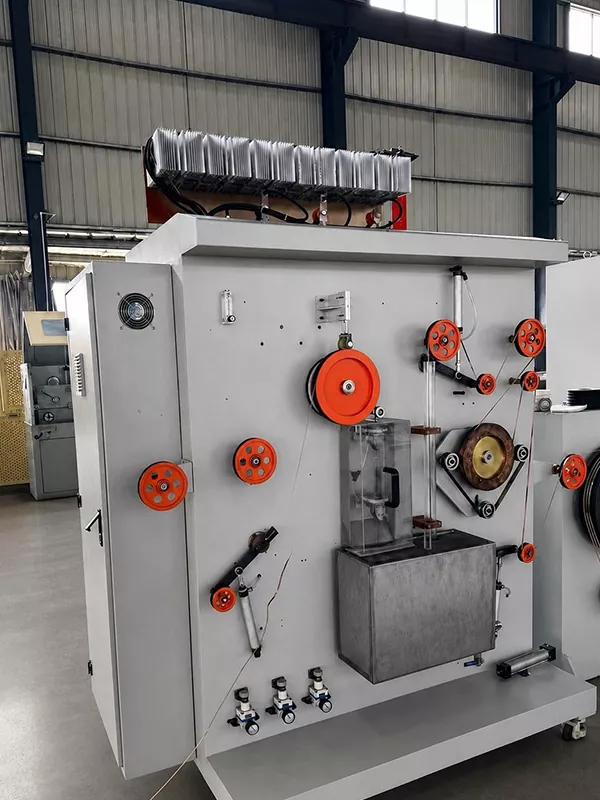

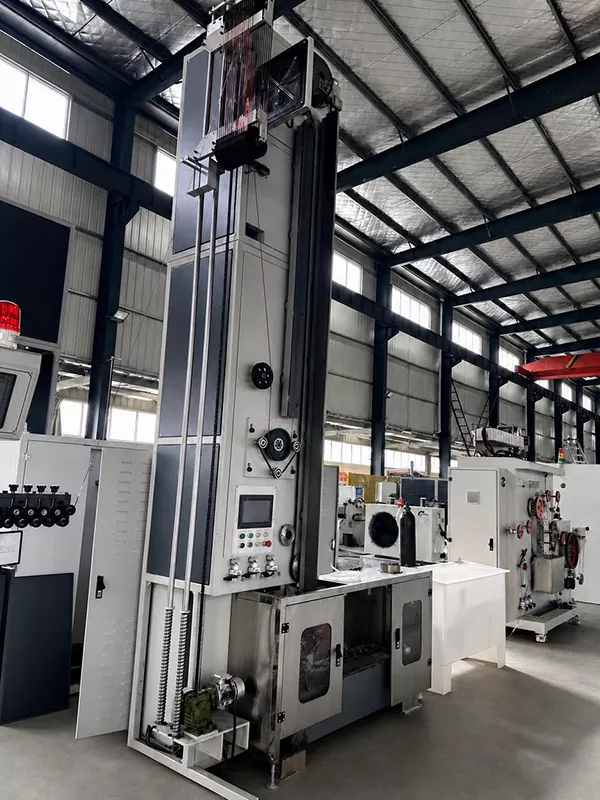

Tin Coating

Hot-dip tin coating wurdt brûkt. Luchtmessen behearskje de dikte fan tin laach, en cooling fans helpe stabilisearjen it oerflak kwaliteit. Single-side tin coating dikte: 0,01-0,025 mm.

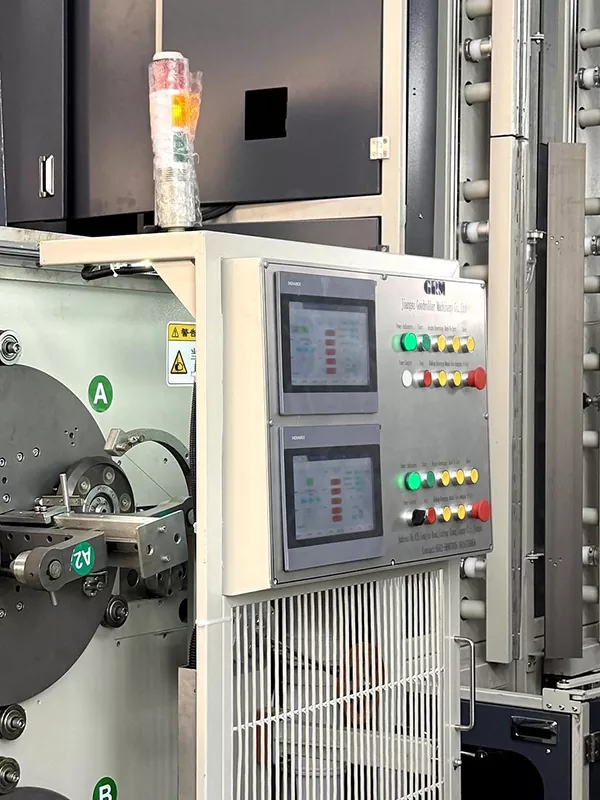

Automatysk Coil Chang

Opsjonele funksjes omfetsje servo-traversing, automatyske spoolferoaring, automatysk snijden, en automatysk tape.

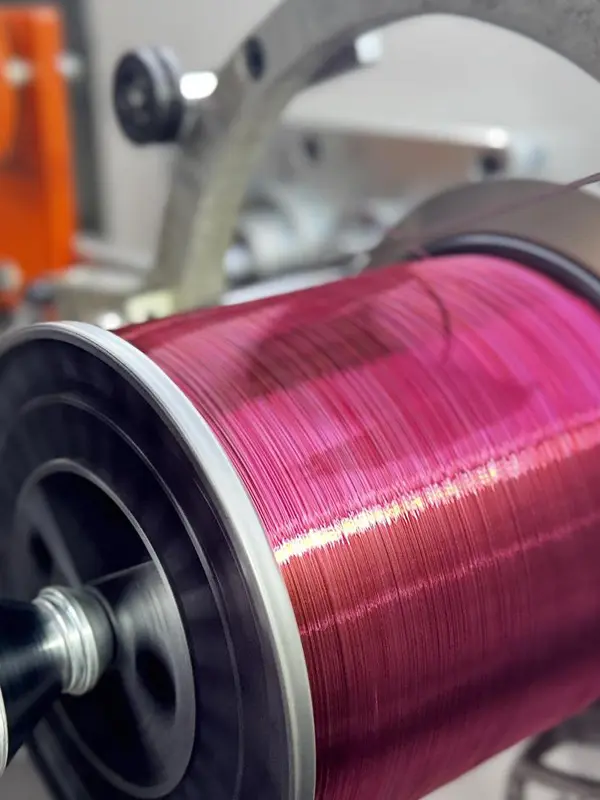

Precision Take-up

Spoelwinding: oant 30 kg.

Pancake coil winding: opsjoneel 1-2 kg.

R&D en oktroaien

Sûnt 2015 hat GRM trochgean mei it ûntwikkeljen fan produksjeapparatuer foar PV-ynterferbiningslint en busbarlint. It bedriuw hat meardere technyske oktroaien krigen yn ferbân mei presys rôljen, yntegraasje fan produksjeline, en PV-lintproduksjeprosessen.

GRM patintearre technologyen foar PV Ribbon Manufacturing Equipment

Key Features

Trochrinnende produksje fan koperdraad-ynput oant kleare tin-coated busbar-lintútfier.
Ferbettere dimensjonele konsistinsje, uniformiteit fan coating en slingerkwaliteit.
Spanningskoördinaasje en automatyske opname helpe produksjeûnderbrekkings en manuele yntervinsje te ferminderjen.
Unterstützt sawol standert busbar lint as reflektyf busbar lint produksje foar ferskate PV module materiaal easken.
Biedt fabrikanten fan PV-linten in yntegreare produksjeoplossing rjochte op proseskontrôle, produktkonsistinsje en produksjeeffisjinsje.

Faak stelde fragen

1.Wat is it berik fan ôfmakke produktgrutte?

Foltôge breedte: 3-8 mm.

Finish dikte: 0,2-0,4 mm.

2.Wat binne de tolerânsje- en meganyske eigenskippen berik?

Breedte tolerânsje: ± 0,085 mm.

Dikte tolerânsje: ± 0,01 mm.

Treksterkte: ≥260 MPa.

Opbringst sterkte: 90-130 MPa.

3.Hokker tin coating metoade wurdt brûkt?

De line brûkt hot-dip tin coating, mei folsleine dekking om it lint, ynklusyf beide kant rânen.

4.Hoe wurde produktbreedte en dikte mjitten?

De fjirde stand fan 'e fjouwer-stand walserij is foarsjoen fan twa laser mjitting systemen, ien foar breedte mjitting en ien foar dikte mjitting. De mjittingsgegevens kinne wurde werjûn op 'e HMI.

5.Hokker materialen kinne wurde ferwurke?

De produksjeline foar PV Busbar Ribbon is benammen ûntworpen foar TU1 soerstoffrije koperdraad. Oanpaste konfiguraasjes kinne wurde levere neffens ferskate koperlegeringen, produktdimensjes en spesjale linteasken.
